種類 (呼び) （T） |
形式 |
定格 荷重 (t) |
標準 揚程 (m) |
ハンド チェーン 標準長さ 二つ折(m) |
巻上 平均 手動力 (N) |
荷を1m巻上げる のに要するハンド チェーンの けん引長さ (m) |
ロード チェーン 線径 (mm) ×掛数 |
作動 荷重 (t) |
質量 (kg) |
荷造 質量 (kg) |
揚程1m 増し増加 質量 (kg) |
0.25 |
CX003 |
0.25 |
2.5 |
2.0 |
147 |
33.8 |
3.2x1 |
0.38 |
2.4 |
2.6 |
0.4 |
0.5 |
CB005 |
0.5 |
2.5 |
2.5 |
235 |
25 |
5.0x1 |
0.75 |
10 |
10.5 |
1.5 |
1 |
CB010 |
1 |
2.5 |
2.5 |
284 |
43 |
6.3x1 |
1.5 |
11.5 |
12 |
1.8 |
1.5 |
CB015 |
1.6 |
2.5 |
2.5 |
343 |
57 |
7.1x1 |
2.4 |
14.5 |
15 |
2.1 |
2 |
CB020 |
2 |
3.0 |
3.0 |
353 |
70 |
8.0x1 |
3 |
20 |
21 |
2.3 |
2.5 |
CB025 |
2.5 |
3.0 |
3.0 |
323 |
99 |
9.0x1 |
3.8 |
27 |
28 |
2.7 |
3 |
CB030 |
3.2 |
3.0 |
3.0 |
353 |
114 |
7.1x2 |
4.8 |
24 |
26 |
3.2 |
5 |
CB050 |
5 |
3.0 |
3.5 |
333 |
198 |
9.0x2 |
7.5 |
41 |
43 |
4.4 |
7.5 |
CB075 |
7.5 |
3.5 |
4.0 |
343 |
297 |
9.0x3 |
9.5 |
63 |
66 |
6.2 |
10 |
CB100 |
10 |
3.5 |
4.0 |
353 |
396 |
9.0x4 |
12.5 |
83 |
87 |
7.9 |
15 |
CB150 |
16 |
3.5 |
4.5 |
363 |
594 |
9.0x6 |
20 |
155 |
160 |
11.4 |
20 |
CB200 |
20 |
3.5 |
4.5 |
353x2 |
396x2 |
9.0x8 |
25 |
235 |
295 |
15.8 |
30 |
CB300 |
32 |
3.5 |
4.5 |
421x2 |
495x2 |
9.0x10 |
40 |
310 |
405 |
19.2 |
40 |
CB400 |
40 |
3.5 |
4.5 |
421x2 |
693x2 |
9.0x14 |
50 |
約480 |
約600 |
26.2 |
50 |
CB500 |
50 |
3.5 |
4.5 |
480x2 |
792x2 |
9.0x16 |
62.5 |
約640 |
約800 |
29.7 |

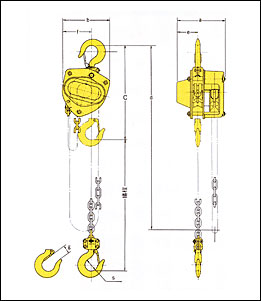

| ■寸法チェーンブロック（0.5〜2.5T） 右図をクリックすると拡大図が見えます→→→ | ||||||||
種類 （呼び） (T) |
フック間 最小距離：C |
a |
b |
上フックから ハンドチェーン 下面まで：d |
e |
f |
g |
s |
0.25 |
217 |
88 |
84 |
37 |
53 |
21 |
32 |
|
0.5 |
285 |
158 |
161 |
2500 |
69 |
99 |
27 |
35.5 |
1 |
295 |
162 |
161 |
2500 |
71 |
99 |
29 |
42.5 |
1.5 |
350 |
171 |
182 |
2500 |
78 |
112 |
34 |
47.5 |
2 |
375 |
182 |
202 |
3000 |
87 |
125 |
36 |
50 |
2.5 |
420 |
192 |
233 |
3000 |
91 |
143 |
40 |
53 |

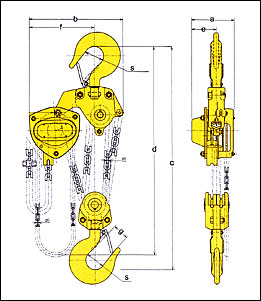

| ■寸法チェーンブロック（3〜15T） 右図をクリックすると拡大図が見えます→→→ | ||||||||
種類 （呼び） (T) |
フック間 最小距離：C |
a |
b |
上フックから ハンドチェーン 下面まで：d |
e |
f |
g |
s |
3 |
510 |
171 |
235 |
3100 |
78 |
162 |
42.5 |
56 |
5 |
600 |
192 |
282 |
3600 |
91 |
194 |
46.5 |
63 |
7.5 |
770 |
192 |
373 |
4200 |
91 |
253 |
72.5 |
85 |
10 |
760 |
192 |
438 |
4200 |
111 |
308 |
72.5 |
85 |
15 |
1020 |
268 |
492 |
4700 |
119 |
337 |
80 |
100 |

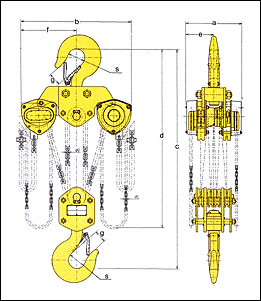

| ■寸法チェーンブロック（20〜50T） 右図をクリックすると拡大図が見えます→→→ | ||||||||
種類 （呼び） (T) |
フック間 最小距離：C |
a |
b |
上フックから ハンドチェーン 下面まで：d |
e |
f |
g |
s |
20 |
1180 |
374 |
746 |
4800 |
187 |
373 |
81 |
110 |
30 |
1300 |
404 |
746 |
4800 |
202 |
373 |
103 |
125 |
40 |
1480 |
502 |
760 |
4900 |
251 |
380 |
96 |
145 |
50 |
1560 |
544 |
796 |
4900 |
272 |
398 |
100 |
165 |
