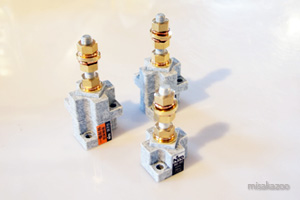

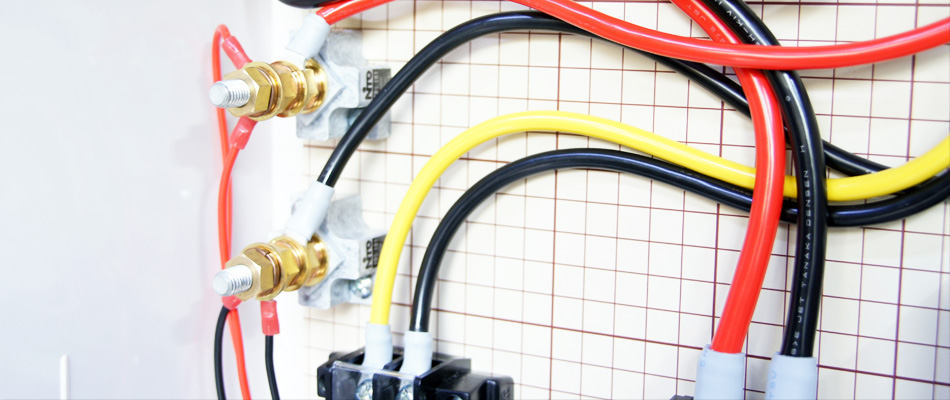

日東工業　スタッド端子台
Sample PICT

日東工業　スタッド端子台
日東工業　スタッド端子台
NITO　スタッド端子台

電線やブスバー等の中継、分岐、アース用中継端子に
ビス穴付なので取付けが簡単
1段、2段、3段がありますのでこの端子台で高さ調整が可能

定格絶縁電圧：600V
使用周囲温度：-20℃～+90℃
耐熱区分：一種耐熱形
基台材質：ポリエステル樹脂

→　メーカーサイトで見る
→　メーカーPDFを見る
段数 定格
適合
電線
mm2		 定格
通電
電流
A		 耐熱
定格
使用
電流		 Sud径 品番 商品名 販売価格＿税別 数量
1段 38 130 75 M8 TBS-101
日東工業　スタッド端子台　スタッド径M8　1段　1個
860
2段 TBS-102
日東工業　スタッド端子台　スタッド径M8　2段　1個
1,250
3段 TBS-103
日東工業　スタッド端子台　スタッド径M8　3段　1個
1,660
1段 100 240 150 M10 TBS-201
日東工業　スタッド端子台　スタッド径M10　1段　1個
1,250
2段 TBS-202
日東工業　スタッド端子台　スタッド径M10　2段　1個
1,760
3段 TBS-203
日東工業　スタッド端子台　スタッド径M10　3段　1個
2,150
　

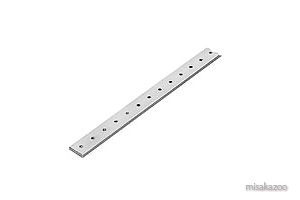

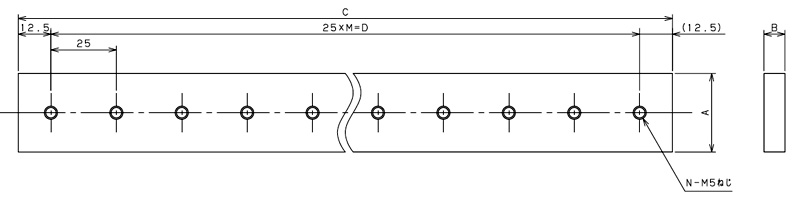

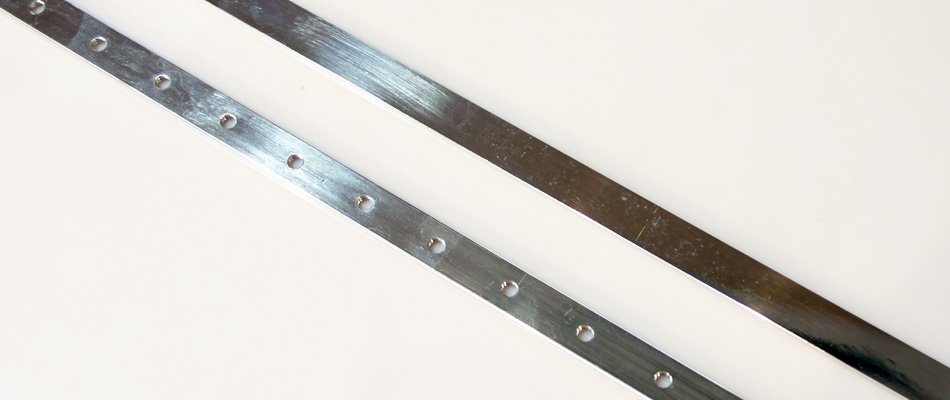

日東工業　銅バー
Sample PICT

日東工業　銅バー　M5タップ付　1000mm x 3本入
↓　ZuMen　↓
日東工業　銅バー　M5タップ付　1000mm x 3本入
日東工業　銅バー　M5タップ付　1000mm x 3本入
NITO　銅バーM5タップ付

分電盤等の幹線及び分岐に
ネジ穴が25mmピッチに開いておりますので協約タイプのブレーカーを分岐で使用可能

材質：銅
表面処理：スズめっき
ネジ穴：M5




→　メーカーサイトで見る
→　メーカーPDFを見る
スペック A B C 品番 商品名 販売価格＿税別 数量
60A以下
断面積：32.2mm2		 14 2.3 1000 BP45-6T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t2.3 x 14
12,400
100A以下
断面積：45mm2		 15 3 1000 BP45-105T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t3 x 15
13,600
100A以下
断面積：54mm2		 18 3 1000 BP45-10T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t3 x 18
15,900
200A以下
断面積：100mm2		 20 5 1000 BP45-20T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t5 x 20
23,000
225A以下
断面積：120mm2		 20 6 1000 BP45-22T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t6 x 20
27,100
300A以下
断面積：168mm2		 28 6 1000 BP45-30T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t6 x 28
34,200
400A以下
断面積：224mm2		 28 8 1000 BP45-40T5S
日東工業　銅バー　M5タップ付　長さ1000mm x 3本入
サイズ：t8 x 28
43,600
　
日東工業　銅バー　M5タップ付
↓　ZuMen　↓
日東工業　銅バー　M5タップ付　1000mm x 1本切断可
日東工業　銅バー　M5タップ付　1000mm x 1本切断可
NITO　銅バーM5タップ付

分電盤等の幹線及び分岐に
ネジ穴が25mmピッチに開いておりますので協約タイプのブレーカーを分岐で使用可能

材質：銅
表面処理：スズめっき
ネジ穴：M5




→　メーカーサイトで見る
→　メーカーPDFを見る
スペック A B C 品番 商品名 販売価格＿税別 数量
60A以下
断面積：32.2mm2		 14 2.3 1000 BP45-6T5S_1
日東工業　銅バー　M5タップ付　長さ1000mm x 1本切断可
サイズ：t2.3 x 14

5,500
　

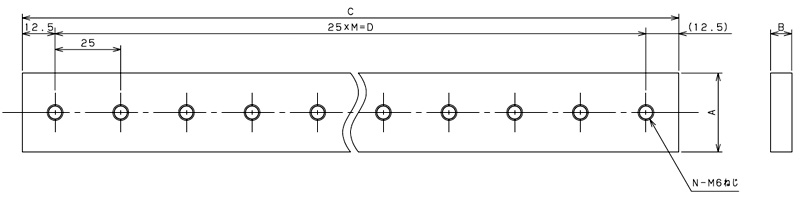

日東工業　銅バー　M6タップ付
↓　ZuMen　↓
日東工業　銅バー　M6タップ付　1000mm x 3本入
日東工業　銅バー　M6タップ付　1000mm x 3本入
NITO　銅バーM6タップ付

分電盤等の幹線及び分岐に
ネジ穴が25mmピッチに開いておりますので協約タイプのブレーカーを分岐で使用可能

材質：銅
表面処理：スズめっき
ネジ穴：M6




→　メーカーサイトで見る
→　メーカーPDFを見る
スペック A B C 品番 商品名 販売価格＿税別 数量
60A以下
断面積：32.2mm2		 14 2.3 1000 BP45-6T6S
日東工業　銅バー　M6タップ付　長さ1000mm x 3本入
サイズ：t2.3 x 14
12,400
100A以下
断面積：54mm2		 18 3 1000 BP45-10T6S
日東工業　銅バー　M6タップ付　長さ1000mm x 3本入
サイズ：t3 x 18
15,900
200A以下
断面積：100mm2		 20 5 1000 BP45-20T6S
日東工業　銅バー　M6タップ付　長さ1000mm x 3本入
サイズ：t5 x 20
23,000
225A以下
断面積：120mm2		 20 6 1000 BP45-22T6S
日東工業　銅バー　M6タップ付　長さ1000mm x 3本入
サイズ：t6 x 20
27,100
300A以下
断面積：168mm2		 28 6 1000 BP45-30T6S
日東工業　銅バー　M6タップ付　長さ1000mm x 3本入
サイズ：t6 x 28
34,200
400A以下
断面積：224mm2		 28 8 1000 BP45-40T6S
日東工業　銅バー　M6タップ付　長さ1000mm x 3本入
サイズ：t8 x 28
43,600
　
日東工業　銅バー　M6タップ付
↓　ZuMen　↓
日東工業　銅バー　M6タップ付　1000mm x 1本切断可
日東工業　銅バー　M6タップ付　1000mm x 1本切断可
NITO　銅バーM6タップ付

分電盤等の幹線及び分岐に
ネジ穴が25mmピッチに開いておりますので協約タイプのブレーカーを分岐で使用可能

材質：銅
表面処理：スズめっき
ネジ穴：M6




→　メーカーサイトで見る
→　メーカーPDFを見る
スペック A B C 品番 商品名 販売価格＿税別 数量
60A以下
断面積：32.2mm2		 14 2.3 1000 BP45-6T6S_1
日東工業　銅バー　M6タップ付　長さ1000mm x 1本切断可
サイズ：t2.3 x 14

5,500
　

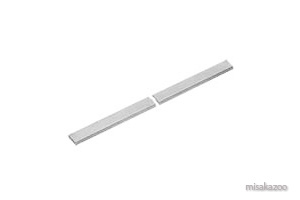

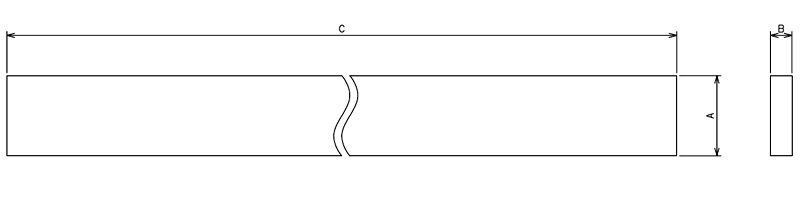

日東工業　銅バー
↓　ZuMen　↓
日東工業　銅バー　1000mm x 3本入
日東工業　銅バー　1000mm x 3本入
NITO　銅バー

分電盤等の幹線及び分岐に

材質：銅
表面処理：スズめっき






→　メーカーサイトで見る
スペック A B C 品番 商品名 販売価格＿税別 数量
60A以下
断面積：32.2mm2		 14 2.3 1000 BP45-6S
日東工業　銅バー　サイズ：t2.3 x 14　長さ1000mm x 3本入
10,000
100A以下
断面積：54mm2		 18 3 1000 BP45-10S
日東工業　銅バー　サイズ：t3 x 18　長さ1000mm x 3本入
13,000
200A以下
断面積：100mm2		 20 5 1000 BP45-20S
日東工業　銅バー　サイズ：t5 x 20　長さ1000mm x 3本入
18,900
225A以下
断面積：120mm2		 20 6 1000 BP45-22S
日東工業　銅バー　サイズ：t6 x 20　長さ1000mm x 3本入
22,400
300A以下
断面積：168mm2		 28 6 1000 BP45-30S
日東工業　銅バー　サイズ：t6 x 28　長さ1000mm x 3本入
28,300
400A以下
断面積：224mm2		 28 8 1000 BP45-40S
日東工業　銅バー　サイズ：t8 x 28　長さ1000mm x 3本入
34,200
600A以下
断面積：400mm2		 50 8 1000 BP45-60S
日東工業　銅バー　サイズ：t8 x 50　長さ1000mm x 3本入
55,860
　
日東工業　銅バー
↓　ZuMen　↓
日東工業　銅バー　1000mm x 3本入

NITO　銅バー

分電盤等の幹線及び分岐に

材質：銅
表面処理：スズめっき






→　メーカーサイトで見る
スペック A B C 品番 商品名 販売価格＿税別 数量
60A以下
断面積：32.2mm2		 14 2.3 1000 BP45-6S_1
日東工業　銅バー　サイズ：t2.3 x 14　長さ1000mm x 1本
切断可

 4,400
　

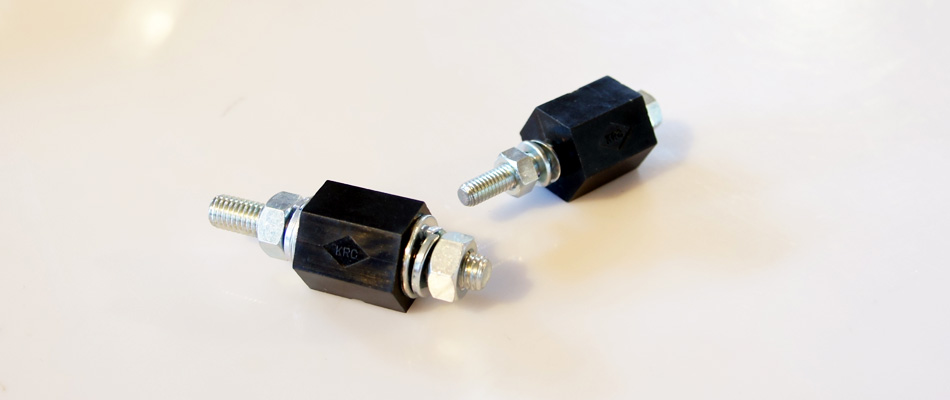

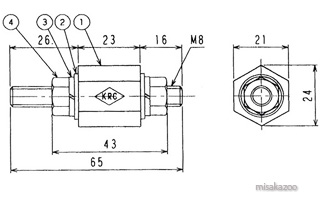

共立継器　T形絶縁ボルト　T8-1形
Sample PICT
共立継器　T形絶縁ボルト　T8-1形　ボルト付

KRC　T形絶縁ボルト　T8-1形

定格電圧600V以下の制御盤、分電盤、配電盤の部品取付け支持台として
また、電線、BusBarの絶縁支持台、端子台としてご利用頂けます

定格電圧：600V
絶縁抵抗：DC500Vメガーにて5MΩ以上
耐電圧：AC2500V 50/60Hz 1 min.
絶縁材料：フェノール樹脂（耐熱温度200℃連続）、熱変形温度250℃以上、UL94-V0自己消化性
周囲温度：-5℃～+40℃（器内温度+60℃で使用可能）
相対湿度：45%～85%、但し結露しないこと
T8形最大締付強度：22.5N-m
T8形ボルト推奨締付けトルク：14.3N-m

→　メーカーサイトで詳しく見る
① ② ③ ④ 品番 商品名 販売価格＿税別 数量
絶縁ボルト 丸W SW Nut T8-1_1
共立継器　T形絶縁ボルト　M8　全長65mm　入数：1個
380
T8-1_50
共立継器　T形絶縁ボルト　M8　全長65mm　入数：50個
14,200
　

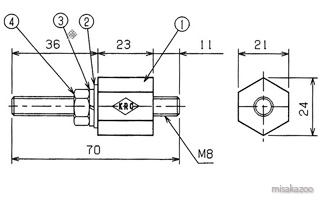

共立継器　T形絶縁ボルト　T8-2形　ボルト付
共立継器　T形絶縁ボルト　T8-2形
KRC　T形絶縁ボルト　T8-2形

定格電圧600V以下の制御盤、分電盤、配電盤の部品取付け支持台として
また、電線、BusBarの絶縁支持台、端子台としてご利用頂けます

定格電圧：600V
絶縁抵抗：DC500Vメガーにて5MΩ以上
耐電圧：AC2500V 50/60Hz 1 min.
絶縁材料：フェノール樹脂（耐熱温度200℃連続）、熱変形温度250℃以上、UL94-V0自己消化性
周囲温度：-5℃～+40℃（器内温度+60℃で使用可能）
相対湿度：45%～85%、但し結露しないこと
T8形最大締付強度：22.5N-m
T8形ボルト推奨締付けトルク：14.3N-m

→　メーカーサイトで詳しく見る
① ② ③ ④ 品番 商品名 販売価格＿税別 数量
絶縁ボルト 丸W SW Nut T8-2_1
共立継器　T形絶縁ボルト　M8　全長70mm　入数：1個
準備中
T8-2_50
共立継器　T形絶縁ボルト　M8　全長70mm　入数：50個
準備中
　

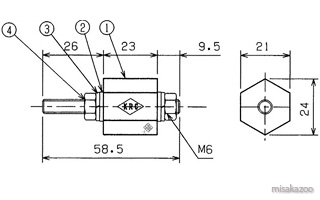

共立継器　T形絶縁ボルト　T6-2形　ボルト付
共立継器　T形絶縁ボルト　T6-2形
KRC　T形絶縁ボルト　T6-2形

定格電圧600V以下の制御盤、分電盤、配電盤の部品取付け支持台として
また、電線、BusBarの絶縁支持台、端子台としてご利用頂けます

定格電圧：600V
絶縁抵抗：DC500Vメガーにて5MΩ以上
耐電圧：AC2500V 50/60Hz 1 min.
絶縁材料：フェノール樹脂（耐熱温度200℃連続）、熱変形温度250℃以上、UL94-V0自己消化性
周囲温度：-5℃～+40℃（器内温度+60℃で使用可能）
相対湿度：45%～85%、但し結露しないこと
T8形最大締付強度：9.2N-m
T8形ボルト推奨締付けトルク：6.1N-m

→　メーカーサイトで詳しく見る
① ② ③ ④ 品番 商品名 販売価格＿税別 数量
絶縁ボルト 丸W SW Nut T6-2_1
共立継器　T形絶縁ボルト　M6　全長58.5mm　入数：1個
370
T6-2_50
共立継器　T形絶縁ボルト　M6　全長58.5mm　入数：50個
13,400
　

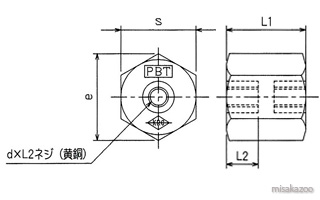

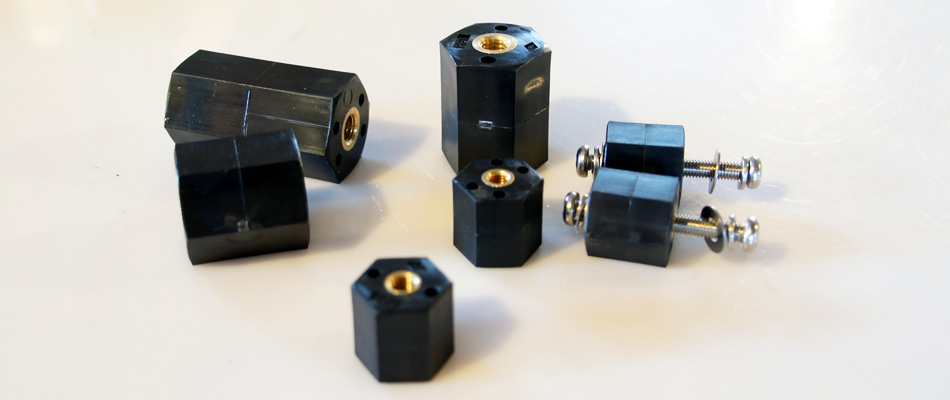

共立継器　絶縁支持台　IB形
Sample PICT
共立継器　絶縁支持台　IB形　ボルトなし（支持台のみ）
共立継器　絶縁支持台　IB形
KRC　絶縁支持台　IB形

定格電圧600V以下の制御盤、分電盤、配電盤の部品取付け支持台として
また、電線、BusBar、フューズなどの絶縁支持台、端子台としてご利用頂けます

定格電圧：600V
絶縁抵抗：DC500Vメガーにて20MΩ以上
耐電圧：AC2500V 50/60Hz 1 min.
雷インパルス耐電圧：6000V、1.2/50μs（マイクロ_セカンド）、正負各3回
絶縁材料：フェノール樹脂（耐熱温度200℃連続）、熱変形温度250℃以上、UL94-V0自己消化性
使用温度範囲：-20℃～+40℃、但し氷結しないこと
使用湿度範囲：45%～85%、但し結露しないこと
推奨締付けトルク
IB-20：3.7～4.7N-m
IB-30：8.7～12.2N-m
IB-35：8.7～12.2N-m
IB-50：8.7～12.2N-m

→　メーカーサイトで詳しく見る
d x L2 S L1 e 品番 商品名 販売価格＿税別 数量
M5 x 8 19 20 22 IB-20-M5_1
共立継器　絶縁支持台　M5 x 20　入数：1個　11g
310
IB-20-M5_50
共立継器　絶縁支持台　M5 x 20　入数：50個
11,600
M6 x 8 19 20 22 IB-20-M6_1
共立継器　絶縁支持台　M6 x 20　入数：1個　11g
310
IB-20-M6_50
共立継器　絶縁支持台　M6 x 20　入数：50個
11,600
M8 x 12 26 30 30 IB-30_1
共立継器　絶縁支持台　M8 x 30　入数：1個　32g
340
IB-30_50
共立継器　絶縁支持台　M8 x 30　入数：50個
12,500
M8 x 12 26 35 30 IB-35_1
共立継器　絶縁支持台　M8 x 35　入数：1個　35g
370
IB-35_50
共立継器　絶縁支持台　M8 x 35　入数：50個
13,400
M8 x 12 26 50 30 IB-50_1
共立継器　絶縁支持台　M8 x 50　入数：1個　45g
410
IB-50_50
共立継器　絶縁支持台　M8 x 50　入数：50個
15,100
　

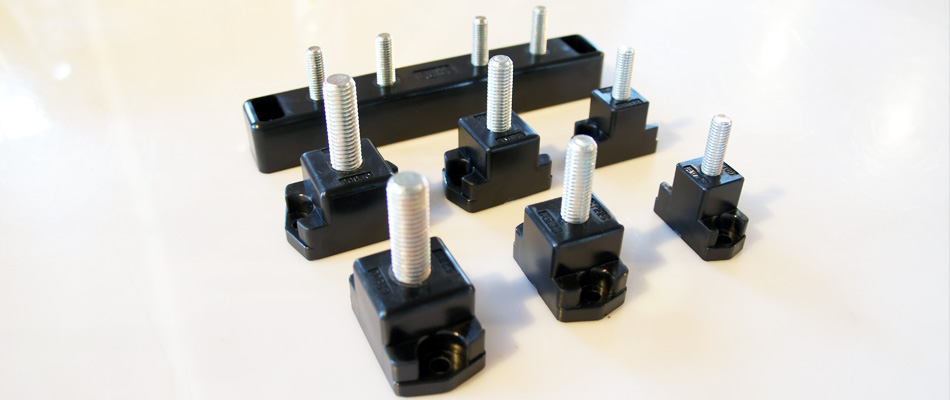

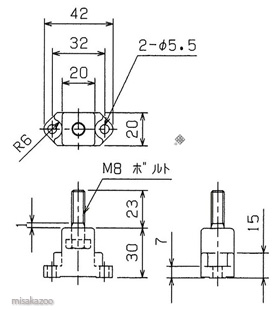

共立継器　絶縁支持台　GT100形
Sample PICT
共立継器　絶縁支持台　GT100形
共立継器　絶縁支持台　GT100形
KRC　絶縁支持台　GT100形

BusBarや分岐銅バーをしっかり保持可能
ボルトを介しての通電はできませんのでご注意下さい
ビス穴径：5.5mm x 2カ所

絶縁材料：フェノール樹脂、熱変形温度160℃以上













→　メーカーサイトで詳しく見る
推奨締付けトルク 品番 商品名 販売価格＿税別 数量
8.4～10.7N-m GT100_1
共立継器　絶縁支持台　GT100　ネジM8　入数：1個　35g
580
GT100_50
共立継器　絶縁支持台　GT100　ネジM8　入数：50個　35g
21,300
　

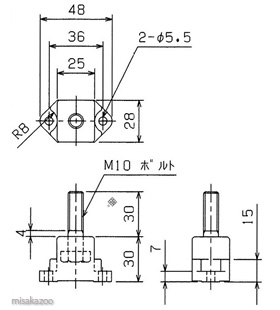

共立継器　絶縁支持台　GT225形
共立継器　絶縁支持台　GT225形
KRC　絶縁支持台　GT225形

BusBarや分岐銅バーをしっかり保持可能
ボルトを介しての通電はできませんのでご注意下さい
ビス穴径：5.5mm x 2カ所

絶縁材料：フェノール樹脂、熱変形温度160℃以上













→　メーカーサイトで詳しく見る
推奨締付けトルク 品番 商品名 販売価格＿税別 数量
16.7～22.5N-m GT225_1
共立継器　絶縁支持台　GT225　ネジM10　入数：1個　65g
680
GT225_50
共立継器　絶縁支持台　GT225　ネジM10　入数：50個　65g
24,900
　

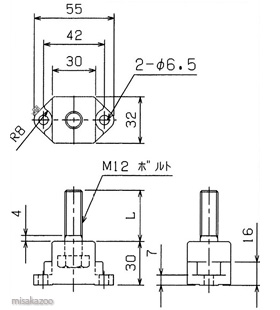

共立継器　絶縁支持台　GT600-G1形
共立継器　絶縁支持台　GT600-G1形
KRC　絶縁支持台　GT600-G1形

BusBarや分岐銅バーをしっかり保持可能
ボルトを介しての通電はできませんのでご注意下さい
ビス穴径：6.5mm x 2カ所

絶縁材料：フェノール樹脂、熱変形温度160℃以上
L寸法：35mm












→　メーカーサイトで詳しく見る
推奨締付けトルク 品番 商品名 販売価格＿税別 数量
29.4～39.2N-m GT600-G1_1
共立継器　絶縁支持台　GT600-G1　ネジM12　入数：1個　95g
830
GT600-G1_50
共立継器　絶縁支持台　GT600-G1　ネジM12　入数：50個　95g
31,100
　

共立継器　支持用端子台　ET100-4
共立継器　支持用端子台　ET100-4
KRC　支持用端子台　ET100-4

接地端子などに
ビス穴径：6mm x 2カ所

定格電圧：600V
絶縁抵抗：DC500Vメガーにて5MΩ以上
耐電圧：AC2500V 50/60Hz 1 min.
雷インパルス耐電圧：6000V、1.2/50μs（マイクロ_セカンド）、正負各3回
絶縁材料：フェノール樹脂、熱変形温度160℃以上、UL94-V0自己消化性
使用温度範囲：-5℃～+40℃、但し氷結しないこと
使用湿度範囲：45%～85%、但し結露しないこと








→　メーカーサイトで詳しく見る
推奨締付けトルク 品番 商品名 販売価格＿税別 数量
JIS C 2811　工業用端子台 ET100-4_1
共立継器　支持用端子台　ET100-4　ネジM8　入数：1個
2,500
ET100-4_50
共立継器　支持用端子台　ET100-4　ネジM8　入数：50個
98,300
