Homepage＞　Alternative Energy関連トップ＞　直流ブレーカー

直流電源開閉器｜DCブレーカー｜接続箱用直流開閉器｜PV接続箱

ご購入の前に一読頂き、ご了承頂いた上でご購入下さい以下の電設関連部材は、日本国内の電気工作物に関する法律を遵守してご利用下さいまた、ご使用される部材に対しては、お客様側で規格、法規、規制をご確認下さいさらに、システムデザイン、機械装置への適合性においても、お客様側で確認、決定を行って下さい定格・性能に対しては、十分なセイフティー・クッションを持たせるばかりでなく、災害などにも耐えうる安全対策を講じて下さい最後に、電圧30V以上の電気工作物には、電気工事士のライセンスが必要となります資格をお持ちでないお客様は、電気工事店に施行をご依頼下さい以上、宜しくお願い致します

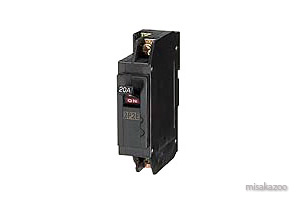

日東工業　NX51A_2P1E　スリムブレーカー　協約サイズ　直流用（DC65V）　交流用（265V）
素子数：1 Element				NITO　スリムブレーカー　NX51A　2P1E 直流65ボルトまで利用可能なスリムブレーカー別売りの端子アダプターを使えば、14mm²～22mm²の圧着端子も取付け可能別売りのレールホルダーを使えば、IECレール（幅35mm）にも取付け可能極数・素子数：2P1E 定格電流：15A/20A/30A 定格絶縁電圧：65DCV＿265ACV 過電流引出し方式：熱動ー電磁端子構造：線押え端子　M5 接続可能電線：1.6mm²～8mm² 逆接続：可能標準付属品：ビス止め取付け金具＿2個 →　メーカーサイトで詳しく見る
定格電流	定格絶縁電圧	極数・素子数	品番	商品名	販売価格＿税別	数量
15A	DC65V＿AC265V	極数：2P 素子数：1E	NX51A_2P_15A	日東工業　スリムブレーカーNX51A　2P1E 定格電流：15A 定格使用電圧：DC65V/AC265V	1,470
20A			NX51A_2P_20A	日東工業　スリムブレーカーNX51A　2P1E 定格電流：20A 定格使用電圧：DC65V/AC265V	1,470
30A			NX51A_2P_30A	日東工業　スリムブレーカーNX51A　2P1E 定格電流：30A 定格使用電圧：DC65V/AC265V	1,470

　

日東工業　NX52A_2P2E　スリムブレーカー　協約サイズ　直流用（DC65V）　交流用（265V）
素子数：2 Elements				NITO　スリムブレーカー　NX52A　2P2E 直流65ボルトまで利用可能なスリムブレーカー別売りの端子アダプターを使えば、14mm²～22mm²の圧着端子も取付け可能別売りのレールホルダーを使えば、IECレール（幅35mm）にも取付け可能極数・素子数：2P1E 定格電流：15A/20A/30A 定格絶縁電圧：65DCV＿265ACV 過電流引出し方式：熱動ー電磁端子構造：線押え端子　M5 接続可能電線：1.6mm²～8mm² 逆接続：可能標準付属品：ビス止め取付け金具＿2個 →　メーカーサイトで詳しく見る
定格電流	定格絶縁電圧	極数・素子数	品番	商品名	販売価格＿税別	数量
15A	DC65V＿AC265V	極数：2P 素子数：2E	NX52A_2P_15A	日東工業　スリムブレーカーNX52A　2P2E 定格電流：15A 定格使用電圧：DC65V/AC265V	2,200
20A			NX52A_2P_20A	日東工業　スリムブレーカーNX52A　2P2E 定格電流：20A 定格使用電圧：DC65V/AC265V	2,200
30A			NX52A_2P_30A	日東工業　スリムブレーカーNX52A　2P2E 定格電流：30A 定格使用電圧：DC65V/AC265V	2,200

　

日東工業　NX52D_2P2E　スリムブレーカー　直流用（DC125V）　交流用（265V）
素子数：2 Elements				NITO　スリムブレーカー　NX52D　2P2E 直流125ボルトまで利用可能なスリムブレーカー別売りの端子アダプターを使えば、14mm²～22mm²の圧着端子も取付け可能別売りのレールホルダーを使えば、IECレール（幅35mm）にも取付け可能極数・素子数：2P1E 定格電流：15A/20A/30A 定格絶縁電圧：65DCV＿265ACV 過電流引出し方式：熱動ー電磁端子構造：線押え端子　M5 接続可能電線：1.6mm²～8mm² 逆接続：可能標準付属品：ビス止め取付け金具＿2個 →　メーカーサイトで詳しく見る
定格電流	定格絶縁電圧	極数・素子数	品番	商品名	販売価格＿税別	数量
15A	DC125V＿AC265V	極数：2P 素子数：2E	NX52D_2P_15A	日東工業　スリムブレーカーNX52D　2P2E 定格電流：15A　定格使用電圧：DC125V/AC265V	2,500
20A			NX52D_2P_20A	日東工業　スリムブレーカーNX52D　2P2E 定格電流：20A　定格使用電圧：DC125V/AC265V	2,500
30A			NX52D_2P_30A	日東工業　スリムブレーカーNX52D　2P2E 定格電流：30A　定格使用電圧：DC125V/AC265V	2,500

　

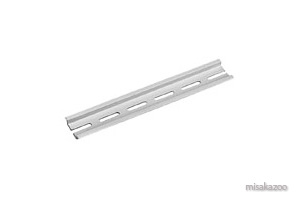

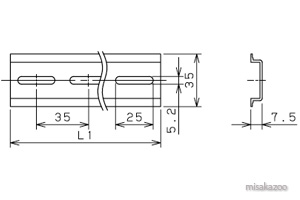

日東工業　IECレール　35mm幅
		NITO　IECレール　35mm幅 →　メーカーサイトで詳しく見る
寸法	品番	商品名	販売価格＿税別	数量
アルミ製　長さ1,000mm	TB-DR_1	日東工業　アルミ製IECレール　幅：35mm 長さ：1000mm　販売単位：1本から切断内容のメモを残して下さい定尺1000mm を「400mmプラス400mmプラス残り」に切断など	690
アルミ製　長さ1,000mm	TB-DR	日東工業　アルミ製IECレール　幅：35mm 長さ：1000mm　販売単位：小箱　10本入切断内容のメモを残して下さい　定尺1000mm を「400mmプラス400mmプラス残り」に切断など	6,400

　

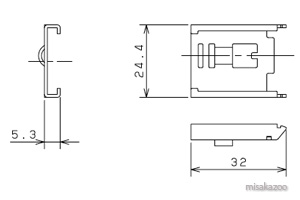

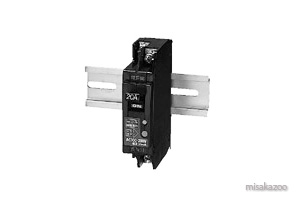

日東工業　IECレール用レールホルダセット
		NITO　IECレール用レールホルダセット →　メーカー取扱説明書を見る
寸法	品番	商品名	販売価格＿税別	数量
IECレール用オプション	NA7050X	日東工業　IECレール用レールホルダセット販売単位：小箱　20セット入　セット内容：金具とスプリング	2,080

　

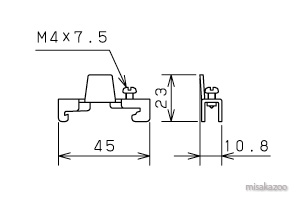

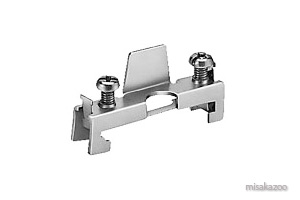

日東工業　IECレール用ストッパー
		NITO　IECレール用ストッパー →　メーカーサイトで詳しく見る
寸法	品番	商品名	販売価格＿税別	数量
IECレール用オプション	TB-DS_1	日東工業　IECレール用ストッパー　当金なし販売単位：1個から	80
IECレール用オプション	TB-DS	日東工業　IECレール用ストッパー　当金なし販売単位：小箱　20個入	1,270

　

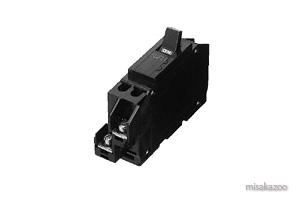

日東工業　端子アダプター（日東スリムサーキットブレーカー専用）
		NITO　端子アダプター通常は1.6mm²～8mm² の圧着端子まで取付け可能なものがこのアダプターを取付けますと14mm²～22mm²の圧着端子が取付け可能になります →　メーカー取扱説明書を見る
寸法	品番	商品名	販売価格＿税別	数量
IECレール用オプション	NA9050XB_1	日東工業　端子アダプター販売単位：1個から	370
IECレール用オプション	NA9050XB	日東工業　端子アダプター販売単位：小箱　10個入	3,300

　

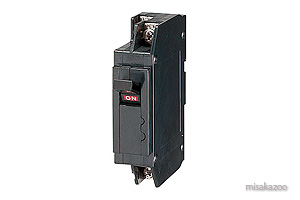

日東工業　接続箱用　直流開閉器　ノントリップスイッチ
				NITO　接続箱用直流開閉器協約形1Pサイズで開放電圧DC450V、DC600V仕様ノントリップスイッチですので、過電流で自動引き外しはしません →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
定格電流	開放電圧	極数・素子数	品番	商品名	販売価格＿税別	数量
15A	DC600V	極数：2P 素子数：なし	NT32DA-2P_600V	日東工業　接続箱用直流開閉器　2P　15A 定格電圧：DC400V　開放電圧：DC600V	3,840
30A	DC450V	極数：2P 素子数：なし	NT32DA-2P_450V	日東工業　接続箱用直流開閉器　2P　30A 定格電圧：DC300V　開放電圧：DC450V	3,070

　

Sample PICT

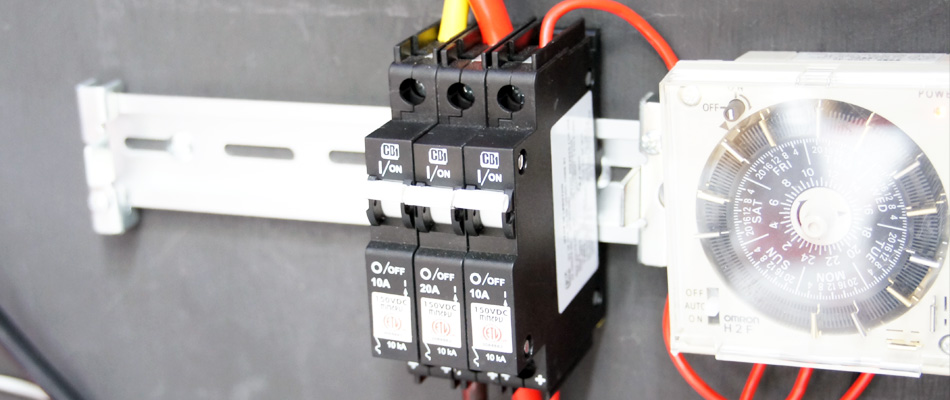

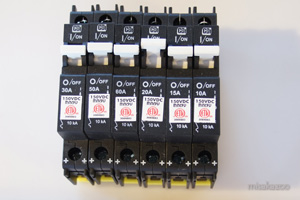

直流専用トリップ付Din Rail Mount Breaker　輸入品　UL規格品
			直流専用トリップ付Din Rail Mount Breaker　PSEマークなし直流電源30V以下で必ずご利用下さい交流電源は使用不可ですので必ずDC電源のみでご利用下さいプラス側を入れるだけの1極タイプ、米国のPV接続箱ではこのカタチが主流です接続は、端子なしで、被覆をストリップし銅線をネジで締めるタイプ（3N-m以上で締付けること）ブレーカー下側の樹脂レバーを動かすことでほとんどの35mm幅レールに取付け可能です極数・素子数：1P1E 定格電流：10A/15A/20A/30A/50A/60A 接続可能電線：AWG14-AWG6
定格電流	極数・素子数	品番	商品名	販売価格＿税別	数量
10A	極数：1P 素子数：1E	DC150_1P_10A	直流専用トリップ付Din Rail Mount Breaker　直流電源専用定格電流：10A	3,800
15A		DC150_1P_15A	直流専用トリップ付Din Rail Mount Breaker　直流電源専用定格電流：15A	3,800
20A		DC150_1P_20A	直流専用トリップ付Din Rail Mount Breaker　直流電源専用定格電流：20A	3,800
30A		DC150_1P_30A	直流専用トリップ付Din Rail Mount Breaker　直流電源専用定格電流：30A	3,800
50A		DC150_1P_50A	直流専用トリップ付Din Rail Mount Breaker　直流電源専用定格電流：50A	3,800
60A		DC150_1P_60A	直流専用トリップ付Din Rail Mount Breaker　直流電源専用定格電流：60A	3,800	廃盤

　

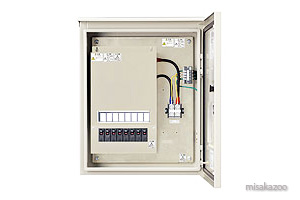

日東工業　太陽光発電システム用接続箱屋外用（スチールキャビネット製）　出力側が端子台のタイプ
受注生産品			NITO　スチールキャビネット製PV接続箱　Pre-Wired System DC600V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能充電部保護構造の変更で従来品より施工性が向上防塵・防水性能はIP44 背面取付金具（溶接）付キャビネットへの組替も可能設置場所：屋外用 IP規格：IP44 材質：鉄塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC400V 最大入力電圧：DC600V 定格入力電流：9A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
4	ヨコ400mm タテ500mm フカサ160mm 外形タテ530mm	PVT-4H _T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：4回路　出力側が端子台のタイプ定格出力電流：36A　出力側端子台：50A　15.5kg	販売価格＿税別の問い合わせをする
8	ヨコ500mm タテ600mm フカサ160mm 外形タテ630mm	PVT-8H _T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：8回路　出力側が端子台のタイプ定格出力電流：72A　出力側端子台：100A　22.5kg
12	ヨコ700mm タテ600mm フカサ200mm 外形タテ630mm	PVT-12H _T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：12回路　出力側が端子台のタイプ定格出力電流：108A　出力側端子台：150A　34kg
16	ヨコ800mm タテ600mm フカサ200mm 外形タテ630mm	PVT-16H _T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：16回路　出力側が端子台のタイプ定格出力電流：144A　出力側端子台：200A　39kg

　

日東工業　太陽光発電システム用接続箱屋外用（スチールキャビネット製）　出力側が遮断器のタイプ
受注生産品			NITO　スチールキャビネット製PV接続箱　Pre-Wired System DC600V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能充電部保護構造の変更で従来品より施工性が向上防塵・防水性能はIP44 背面取付金具（溶接）付キャビネットへの組替も可能設置場所：屋外用 IP規格：IP44 材質：鉄塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC400V 最大入力電圧：DC600V 定格入力電流：9A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
4	ヨコ400mm タテ500mm フカサ160mm 外形タテ530mm	PVT-4H _B	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：4回路　出力側が遮断器のタイプ定格出力電流：36A　出力側端子台：50A　15.5kg	販売価格＿税別の問い合わせをする
8	ヨコ500mm タテ600mm フカサ160mm 外形タテ630mm	PVT-8H _B	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：8回路　出力側が遮断器のタイプ定格出力電流：72A　出力側端子台：100A　22.5kg
12	ヨコ700mm タテ600mm フカサ200mm 外形タテ630mm	PVT-12H _B	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：12回路　出力側が遮断器のタイプ定格出力電流：108A　出力側端子台：150A　34kg
16	ヨコ800mm タテ600mm フカサ200mm 外形タテ630mm	PVT-16H _B	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：16回路　出力側が遮断器のタイプ定格出力電流：144A　出力側端子台：200A　39kg

　

日東工業　太陽光発電システム用接続箱屋外用（ステンレスキャビネット製）　出力側が端子台のタイプ
受注生産品			NITO　ステンレスキャビネット製PV接続箱　Pre-Wired System DC600V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能充電部保護構造の変更で従来品より施工性が向上防塵・防水性能はIP44 背面取付金具（溶接）付キャビネットへの組替も可能設置場所：屋外用 IP規格：IP44 材質：ステンレス塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC400V 最大入力電圧：DC600V 定格入力電流：9A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
4	ヨコ400mm タテ500mm フカサ160mm 外形タテ530mm	PVT-4H _SOR_T	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：4回路　出力側が端子台のタイプ定格出力電流：36A　出力側端子台：50A　15.5kg	販売価格＿税別の問い合わせをする
8	ヨコ500mm タテ600mm フカサ160mm 外形タテ630mm	PVT-8H _SOR_T	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：8回路　出力側が端子台のタイプ定格出力電流：72A　出力側端子台：100A　22.5kg
12	ヨコ700mm タテ600mm フカサ200mm 外形タテ630mm	PVT-12H _SOR_T	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：12回路　出力側が端子台のタイプ定格出力電流：108A　出力側端子台：150A　34kg
16	ヨコ800mm タテ600mm フカサ200mm 外形タテ630mm	PVT-16H _SOR_T	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：16回路　出力側が端子台のタイプ定格出力電流：144A　出力側端子台：200A　39kg

　

日東工業　太陽光発電システム用接続箱屋外用（ステンレスキャビネット製）　出力側が遮断器のタイプ
受注生産品			NITO　ステンレスキャビネット製PV接続箱　Pre-Wired System DC600V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能充電部保護構造の変更で従来品より施工性が向上防塵・防水性能はIP44 背面取付金具（溶接）付キャビネットへの組替も可能設置場所：屋外用 IP規格：IP44 材質：ステンレス塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC400V 最大入力電圧：DC600V 定格入力電流：9A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
4	ヨコ400mm タテ500mm フカサ160mm 外形タテ530mm	PVT-4H _SOR_B	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：4回路　出力側が遮断器のタイプ定格出力電流：36A　出力側端子台：50A　15.5kg	販売価格＿税別の問い合わせをする
8	ヨコ500mm タテ600mm フカサ160mm 外形タテ630mm	PVT-8H_SOR_B	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：8回路　出力側が遮断器のタイプ定格出力電流：72A　出力側端子台：100A　22.5kg
12	ヨコ700mm タテ600mm フカサ200mm 外形タテ630mm	PVT-12H _SOR_B	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：12回路　出力側が遮断器のタイプ定格出力電流：108A　出力側端子台：150A　34kg
16	ヨコ800mm タテ600mm フカサ200mm 外形タテ630mm	PVT-16H_SOR_B	日東工業　ステンレス製PV接続箱　Pre-Wired System 入力回路数：16回路　出力側が遮断器のタイプ定格出力電流：144A　出力側端子台：200A　39kg

　

日東工業　太陽光発電システム用接続箱・コンパクトタイプ（最大入力電圧DC450V対応）
			NITO　スチールキャビネット製PV接続箱　コンパクトタイプ　Pre-Wired System DC450V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能防塵・防水性能はIP44 背面にキャビネット取付穴付(φ5) 設置場所：屋外用 IP規格：IP44 材質：鉄塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC300V 最大入力電圧：DC450V 定格入力電流：8A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
3	ヨコ300mm タテ300mm フカサ120mm 外形タテ320mm	PVC-3T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：3回路　コンパクトタイプ定格出力電流：24A　出力側端子台：30A　6.5kg	販売価格＿税別の問い合わせをする
4	ヨコ300mm タテ300mm フカサ120mm 外形タテ320mm	PVC-4T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：4回路　コンパクトタイプ定格出力電流：32A　出力側端子台：30A　6.6kg
6	ヨコ400mm タテ400mm フカサ120mm 外形タテ420mm	PVC-6T	日東工業　スチール製PV接続箱　Pre-Wired System 入力回路数：6回路　コンパクトタイプ定格出力電流：48A　出力側端子台：30A　10.5kg

　

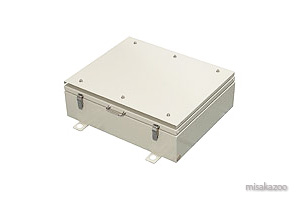

日東工業　太陽光発電システム用接続箱・折板屋根水平設置タイプ（最大入力電圧DC600V対応）　出力側が端子台のタイプ
			NITO　ステンレスキャビネット製PV接続箱　屋根水平設置タイプ　Pre-Wired System キャビネットは直射日光下で水平設置可能な構造設計遮光板付のため直射日光による内部温度上昇を抑制 DC600V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能防塵・防水性能はIP55 設置場所：屋外用 IP規格：IP55 材質：ステンレス塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC400V 最大入力電圧：DC600V 定格入力電流：9A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
4	ヨコ400mm タテ500mm フカサ160mm 外形タテ195.5mm	PVFT-4H-SCR-T	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：4回路　出力側が端子台のタイプ定格出力電流：36A　出力側端子台：50A　16.5kg	販売価格＿税別の問い合わせをする
8	ヨコ500mm タテ600mm フカサ160mm 外形タテ195.5mm	PVFT-8H-SCR-T	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：8回路　出力側が端子台のタイプ定格出力電流：72A　出力側端子台：100A　23.5kg
12	ヨコ700mm タテ600mm フカサ200mm 外形タテ235.5mm	PVFT-12H-SCR-T	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：12回路　出力側が端子台のタイプ定格出力電流：108A　出力側端子台：150A　35.5kg
16	ヨコ800mm タテ600mm フカサ200mm 外形タテ235.5mm	PVFT-16H-SCR-T	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：16回路　出力側が端子台のタイプ定格出力電流：144A　出力側端子台：200A　41kg

　

日東工業　太陽光発電システム用接続箱・折板屋根水平設置タイプ（最大入力電圧DC600V対応）　出力側が遮断器のタイプ
			NITO　ステンレスキャビネット製PV接続箱　屋根水平設置タイプ　Pre-Wired System キャビネットは直射日光下で水平設置可能な構造設計遮光板付のため直射日光による内部温度上昇を抑制 DC600V仕様直流開閉器を搭載入力側開閉器により入力回路ごとに開閉が可能防塵・防水性能はIP55 設置場所：屋外用 IP規格：IP55 材質：ステンレス塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装定格電圧：DC400V 最大入力電圧：DC600V 定格入力電流：9A（1回路あたり） →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
入力回路数	サイズ	品番	商品名	ASK
4	ヨコ400mm タテ500mm フカサ160mm 外形タテ195.5mm	PVFT-4H-SCR-B	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：4回路　出力側が遮断器のタイプ定格出力電流：36A　出力側端子台：50A　16.5kg	販売価格＿税別の問い合わせをする
8	ヨコ500mm タテ600mm フカサ160mm 外形タテ195.5mm	PVFT-8H-SCR-B	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：8回路　出力側が遮断器のタイプ定格出力電流：72A　出力側端子台：100A　23.5kg
12	ヨコ700mm タテ600mm フカサ200mm 外形タテ235.5mm	PVFT-12H-SCR-B	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：12回路　出力側が遮断器のタイプ定格出力電流：108A　出力側端子台：150A　35.5kg
16	ヨコ800mm タテ600mm フカサ200mm 外形タテ235.5mm	PVFT-16H-SCR-B	日東工業　ステンレス製PV接続箱　屋根水平設置タイプ　Pre-Wired System 入力回路数：16回路　出力側が遮断器のタイプ定格出力電流：144A　出力側端子台：200A　41kg

　

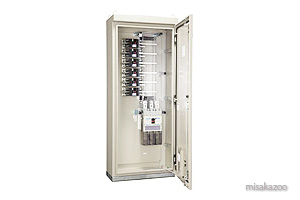

日東工業　太陽光発電システム用　直流集電箱（最大入力電圧DC600V対応）　壁掛けタイプ
			NITO　太陽光発電システム用　直流集電箱（最大入力電圧DC600V対応）　壁掛けタイプアレイごとの出力を直流で集電盤内配線の銅バー化により、小型化を実現出力側遮断器容量400A以下は保護板、500A以上は充電部保護カバーで安全出力側遮断器容量400AF以上は入力側遮断器225AF仕様へ個別対応可能入力側端子台又は出力側端子台（LGT）仕様へ個別対応可能ステンレス製キャビネットへの変更も個別対応可能設置場所：屋外用 IP規格：IP44 材質：鉄塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装 →　メーカーサイトで詳しく見る →　メーカー取扱説明書を見る
系統数	サイズ	品番	商品名	ASK
3	ヨコ600mm タテ1000mm フカサ200mm 外形タテ1030mm	PVD20-03	日東工業　太陽光発電システム用直流集電箱系統数：3系統　壁掛けタイプ　出力側遮断器：MCB 3P 225AF/200AT　59kg	販売価格＿税別の問い合わせをする
4	ヨコ600mm タテ1100mm フカサ200mm 外形タテ1130mm	PVD20-04	日東工業　太陽光発電システム用直流集電箱系統数：4系統　壁掛けタイプ出力側遮断器：MCB 3P 225AF/200AT 　65.5kg
3	ヨコ600mm タテ1200mm フカサ200mm 外形タテ1230mm	PVD30-03	日東工業　太陽光発電システム用直流集電箱系統数：3系統　壁掛けタイプ出力側遮断器：MCB 3P 400AF/300AT 　71kg
4	ヨコ600mm タテ1300mm フカサ200mm 外形タテ1330mm	PVD40-04	日東工業　太陽光発電システム用直流集電箱系統数：4系統　壁掛けタイプ出力側遮断器：MCB 3P 400AF/400AT 　77kg
5	ヨコ600mm タテ1400mm フカサ200mm 外形タテ1430mm	PVD40-05	日東工業　太陽光発電システム用直流集電箱系統数：5系統　壁掛けタイプ出力側遮断器：MCB 3P 400AF/400AT 　82.5kg

　

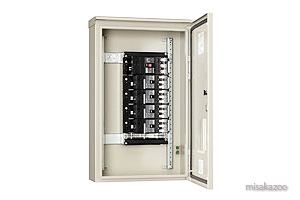

日東工業　太陽光発電システム用　交流集電箱　壁掛けタイプ
			NITO　太陽光発電システム用　交流集電箱　壁掛けタイプ中規模太陽光発電システムに対応アレイごとの出力をパワーコンディショナを経由し交流で集電プラグインユニット付ブレーカの採用により小型化を実現単相10kWパワーコンディショナ用へ個別対応可能テンレス製キャビネットへの変更も個別対応可能 AC400V級の対応も可能設置場所：屋外用 IP規格：IP44 材質：鉄塗装色：ライトベージュ塗装(5Y7/1) 塗装：粉体塗装 →　メーカーサイトで詳しく見る
系統数	サイズ	品番	商品名	ASK
2	ヨコ500mm タテ600mm フカサ200mm 外形タテ630mm	PVA7-02	日東工業　太陽光発電システム用交流集電箱系統数：2系統　壁掛けタイプ　出力側遮断器：NBE103JPL 3P 100AF/75AT　28.5kg	販売価格＿税別の問い合わせをする
3	ヨコ500mm タテ600mm フカサ200mm 外形タテ630mm	PVA12-03	日東工業　太陽光発電システム用交流集電箱系統数：3系統　壁掛けタイプ　出力側遮断器：NBE153JPL 3P 150AF/125AT　30.5kg
4	ヨコ500mm タテ800mm フカサ200mm 外形タテ830mm	PVA15-04	日東工業　太陽光発電システム用交流集電箱系統数：4系統　壁掛けタイプ　出力側遮断器：NBE153JPL 3P 150AF/150AT　37kg
5	ヨコ500mm タテ800mm フカサ200mm 外形タテ830mm	PVA20-05	日東工業　太陽光発電システム用交流集電箱系統数：5系統　壁掛けタイプ　出力側遮断器：NE223PL 3P 225AF/200AT　40kg

　
